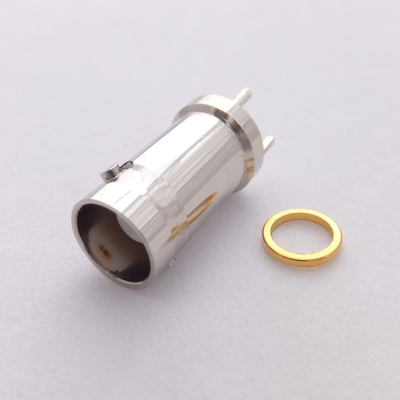

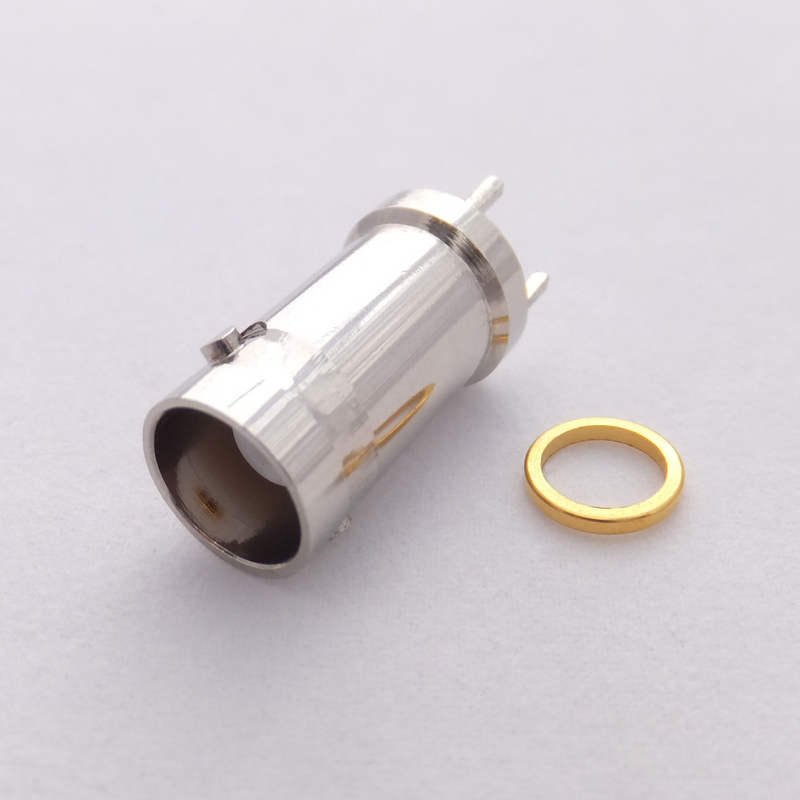

Разъём-розетка BNC-50KH4 BNC для PCB Маунта
Подробная информация о продукте:
| Место происхождения: | Чанчжоу, Китай |
| Фирменное наименование: | BH Electronic |
| Сертификация: | RoHS |
| Номер модели: | BNC-50KH4 |
Оплата и доставка Условия:
| Количество мин заказа: | 2000 |
|---|---|
| Цена: | 0.39 |
| Упаковывая детали: | В упаковывать FS стандартный |
| Время доставки: | 15 дней |
| Условия оплаты: | T/T, аккредитив, Paypal, Western Union |
| Поставка способности: | 150000/Month |
|
Подробная информация |
Характер продукции
Разъём-розетка BNC-50KH4 BNC для PCB Маунта

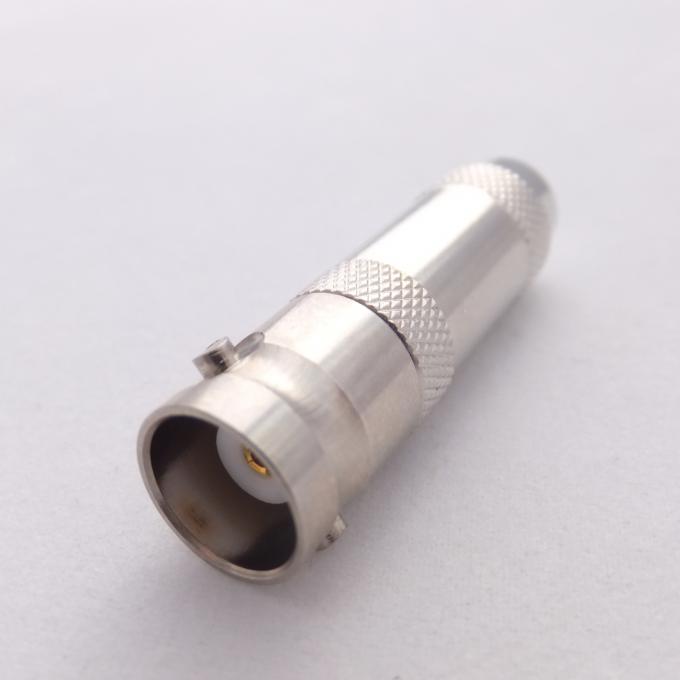

BNC-50K разъём-розетка 50 ОМОВ для кабеля 75-2 RG174 RG178 75-1
BNC разъем 50 ОМОВ мыжской прямоугольный для кабеля 75-2 RG174 RG178 75-1
Разъём-вилка BNC 50OHM для кабеля RG58 RG174 RG59 RG6
Превращенный в конец 40-х как миниатюрная версия типа разъема c, BNC стоит для штифта Neill Concelman и названо после инженера Карл Concelman Amphenol. Номенклатура товаров BNC миниатюрные быстрые соединяется/разъем RF разъединения. Она отличает 2 волочениями штифта на разъём-розетка; сопрягать достиган с только квартальным поворотом гайки соединения. BNCs идеально одето для прекращения кабеля для миниатюры к subminiature коаксиальному кабелю (RG-58, 59, к RG-179, RG-316, etc.)
Amphenol 50 разъемов Ω BNC миниатюрные, облегченные блоки конструированные для того чтобы привестись в действие до 11 GHz и типично произвестись низкое отражение через 4 GHz. Конструировал приспособить большое разнообразие RG и кабели индустриального стандарта, разъемы BNC доступны в crimp/crimp, струбцине/припои, SURETWIST, и field serviceable типы прекращения. Полная линия штепсельных розеток платы с печатным монтажом, штепсельные розетки перегородки, прекращения резистора, и другое вспомогательное оборудование комплектуют предлагать продукта.
Разнообразие наши 50 разъемов Ω BNC под компонентной программой лабораторий страховщиков, Inc. Эти разъемы идеально для пользы с измерительным оборудованием медицинского оборудования и испытания где безопасность нельзя скомпрометировать.
Amphenol также предлагает полную линию 75 разъемов Ω BNC для того чтобы отвечать потребностямы для соединений кабеля высокого класса исполнения, котор импеданс-соответствуют. Эти разъемы можно использовать в разнообразие применениях где истинный представление 75 Ω необходимы для обеспечения низкого искажения сигнала. Конструированный для самых популярных 75 кабелей Ω используемых в передаче и применениях CATV так же, как для нагнетания и других кабелей, эти разъемы отличают affixment кабеля crimp-crimp для быстрой и надежной установки.
2 определенных типа 75 Ω BNC доступны, и и ответная часть друг с другом и с 50 Ω BNC. Тип - 1 обозначено 75 Ω BNC-T1 и обеспечивает представление константы 75 Ω с низким DC VSWR 4 GHz. Тип - 2 обозначает 75 Ω BNC-T2 и годны к употреблению с низким DC отражения - 1 GHz. Для применений над 1 GHz, тип - 1 порекомендовано.
Номера детали которые перечислены с соотвествующим номером M39012 воинские разъемы ранга произведенные в соответствии с и активно квалифицированные к воинской спецификации MIL-C-39012. Разъемы не перечисленные с номером M39012 образовывают промышленный предлагать продукта ранга. Эти разъемы обеспечивают соответствующее представление и вообще отличают никел-покрынными латунными телами, изоляторами тефлона, и или золото или серебр-покрынные разбивочные контакты. Предлагать разъема товарного сорта Amphenols носит обозначение RFX номера детали для легкого опознавания. Эти недорогие разъемы типично используют умирают бросание и отлитые в форму компоненты. Пока представление не будет равно к промышленным или воинским продуктам ранга, эти разъемы идеально для пользы на разнообразие коммерческих применениях.
Обратная полярность BNC также доступна. Обратная полярность пользуясь ключом система выполненная с обратным интерфейсом, и обеспечивает что разъемы на стыке полярности обратного не сопрягают с стандартными разъемами на стыке. Amphenol выполняет это путем вводить приемные контакты в штепсельные вилки и мужчина контактирует в jacks. Другие изготовления могут использовать обратный продевать нитку для выполнения обратный пользоваться ключом полярности.
Amphenol 50 разъемов Ω BNC миниатюрные, облегченные блоки конструированные для того чтобы привестись в действие до 11 GHz и типично произвестись низкое отражение через 4 GHz. Конструировал приспособить большое разнообразие RG и кабели индустриального стандарта, разъемы BNC доступны в crimp/crimp, струбцине/припои, SURETWIST, и field serviceable типы прекращения. Полная линия штепсельных розеток платы с печатным монтажом, штепсельные розетки перегородки, прекращения резистора, и другое вспомогательное оборудование комплектуют предлагать продукта.
Разнообразие наши 50 разъемов Ω BNC под компонентной программой лабораторий страховщиков, Inc. Эти разъемы идеально для пользы с измерительным оборудованием медицинского оборудования и испытания где безопасность нельзя скомпрометировать.
Amphenol также предлагает полную линию 75 разъемов Ω BNC для того чтобы отвечать потребностямы для соединений кабеля высокого класса исполнения, котор импеданс-соответствуют. Эти разъемы можно использовать в разнообразие применениях где истинный представление 75 Ω необходимы для обеспечения низкого искажения сигнала. Конструированный для самых популярных 75 кабелей Ω используемых в передаче и применениях CATV так же, как для нагнетания и других кабелей, эти разъемы отличают affixment кабеля crimp-crimp для быстрой и надежной установки.
2 определенных типа 75 Ω BNC доступны, и и ответная часть друг с другом и с 50 Ω BNC. Тип - 1 обозначено 75 Ω BNC-T1 и обеспечивает представление константы 75 Ω с низким DC VSWR 4 GHz. Тип - 2 обозначает 75 Ω BNC-T2 и годны к употреблению с низким DC отражения - 1 GHz. Для применений над 1 GHz, тип - 1 порекомендовано.
Номера детали которые перечислены с соотвествующим номером M39012 воинские разъемы ранга произведенные в соответствии с и активно квалифицированные к воинской спецификации MIL-C-39012. Разъемы не перечисленные с номером M39012 образовывают промышленный предлагать продукта ранга. Эти разъемы обеспечивают соответствующее представление и вообще отличают никел-покрынными латунными телами, изоляторами тефлона, и или золото или серебр-покрынные разбивочные контакты. Предлагать разъема товарного сорта Amphenols носит обозначение RFX номера детали для легкого опознавания. Эти недорогие разъемы типично используют умирают бросание и отлитые в форму компоненты. Пока представление не будет равно к промышленным или воинским продуктам ранга, эти разъемы идеально для пользы на разнообразие коммерческих применениях.
Обратная полярность BNC также доступна. Обратная полярность пользуясь ключом система выполненная с обратным интерфейсом, и обеспечивает что разъемы на стыке полярности обратного не сопрягают с стандартными разъемами на стыке. Amphenol выполняет это путем вводить приемные контакты в штепсельные вилки и мужчина контактирует в jacks. Другие изготовления могут использовать обратный продевать нитку для выполнения обратный пользоваться ключом полярности.
Соединения продукта
| • | Механическая сцепка штифта обеспечивает быстро сопрягать и unmating |
| • | 50 Ω и 75 конструкций импеданса Ω позволяют клиентам соответствовать импедансу к требованиям к системы |
| • | 50 Ω и 75 разъемов Ω intermateable для того чтобы обеспечить сопрягать без разрушения |
| • | 3 ранга разъемов доступны для воиск, промышленный и коммерческих применений |
| • | Антенны | • | Автомобильный | • | Базовые станции |
| • | Передача (75 Ω) | • | Сборки кабеля | • | Кабельные модемы |
| • | Компоненты | • | Компьютеры/LANs | • | Измерительное оборудование |
| • | Осциллографы | • | Медицинское оборудование | • | Mil-Aero |
| • | Радио | • | Satcom | • | Защита от перенапряжения |
| • | Телекоммуникации |
50 спецификаций Ω BNC
| Электрический | |
| Импеданс | Nominal 50 Ω |
| Диапазон изменения частот | 0-4 GHz с низким отражением |
| Номинальность напряжения тока | 500 вольтов пика |
| Диэлектрическое выдерживая напряжение тока | 1.500 вольтов rms |
| VSWR |
Прямые разъемы M39012: 1,3 максимальных 0-4 GHz Прямоугольные разъемы M39012: 1,35 максимальных 0-4 GHz |
| Контактное сопротивление MIL-C-39012 | Разбивочный контакт: mΩ 1,5; Наружный контакт: 0,2 mΩ |
| Сопротивление изоляции MIL-C-39012 | 5.000 MΩ |
| Оплетка MIL-C 39012 к телу | 0,1 миллиома |
| Утечка MIL-C-39012 RF | -55 минута dB на 3 GHz |
| Вносимая потеря MIL-C-39012 | 0,2 минуты dB на 3 GHz |
| Механически | |
| Сопрягать | соединение штифта 2-stud в M39012 |
| Кабель Affixment оплетки/куртки | Все crimps оплетка наговора; струбцины сеть резъбы и струбцина оплетки |
| Кабель Affixment центрального проводника | Crimps crimp или припой; все другое припой только |
| Увлеченные контакты | Все crimps если определенный в противном случае |
| Удерживание кабеля | Crimps: 20-100 lbs; Все другие: 30-70 lbs |
| Материал | |
| Мыжской контакт | Латунь |
| Приемный контакт | Медь берилля или фосфористая бронза, серебр или золот-покрынный |
| Другие части металла | Латунь, отделка никеля; M39012 серебряная отделка |
| Изолятор | TFE, сополимер стиропласта, стекло-TFE (герметически закрытое) |
| Ferrule Crimp | Медь/латунь |
| Относящий к окружающей среде | |
| Диапазон температур |
Изоляторы TFE: - 65°C к + °C 165 Сополимер стиропласта: - 55°C к + 85°C |
| Погодостойкий | Струбцины с набивками струбцины; crimps с трубопроводом жар-сокращения |
| Герметические затворы | Пройдите испытание утечки гелия 2x10 -8 cc/second |
| Удар | MIL-STD-202 метод 202 |
| Вибрация | MIL-STD-202 метод 202, условие для испытаний d |
| Сопротивление влаги | MIL-STD-202 метод 106 |
| Корозия | MIL-STD-202 метод 101, условие для испытаний b |
| Задействовать температуры | MIL-STD-202 метод 102, условие для испытаний d |
| Высота | MIL-STD-202 метод 105, условие для испытаний c |
|
Воинский
|
|
| MIL-C-39012 | Где применимый |
Примечание: Эти характеристики типичны но не могут примениться к всем разъемам.
75 спецификаций Ω BNC
| Электрический | |
| Импеданс | Nominal 75Ω |
| Диапазон изменения частот | 0-4 GHz |
| Номинальность напряжения тока | 500 вольтов rms |
| Диэлектрическое выдерживая напряжение тока | 1.500 вольтов rms |
| VSWR |
Тип - 1: DC 1.5+0.1 f (GHz) до 4 GHz Тип - 2: DC 1.00+0.25 f (GHz) до 1 GHz |
| Механически | |
| Сопрягать | замок штифта 2-stud |
| Кабель Affixment | Crimp-crimp |
| Материал | |
| Тело, патронная втулочная муфта, мыжской контакт | Латунь |
| Приемный контакт | Медь берилля или фосфористая бронза |
| Ferrule Crimp | Медный сплав |
| Контактное покрытие | Золото |
| Изолятор | TFE, сополимер стиропласта, стекла-TFE (герметически закрытого) |
| Другой покрывать частей металла | Никель |
| Относящий к окружающей среде | |
| Диапазон температур |
Изоляторы TFE: - 65°C к + °C 165 Сополимер стиропласта: - 55°C к + 85°C |
| Погодостойкий | Струбцины с набивками струбцины; crimps с трубопроводом жар-сокращения |
| Герметические затворы | Пройдите испытание утечки гелия 2x10 10-8 cc/second |
| Удар | MIL-STD-202 метод 202 |
| Вибрация | MIL-STD-202 метод 204, условие для испытаний d |
| Сопротивление влаги | MIL-STD-202 метод 106 |
| Корозия | MIL-STD-202 метод 101, условие для испытаний b |
| Задействовать температуры | MIL-STD-202 метод 102, условие для испытаний d |
| Высота | MIL-STD-202 метод 105, условие для испытаний c |
Примечание: Эти характеристики типичны но не могут примениться к всем разъемам.
Обратные спецификации полярности BNC
| Электрический | |
| Импеданс | 50 Ω |
| Диапазон изменения частот | 0-4 GHz |
| Номинальность напряжения тока | 500 вольтов пика |
| Диэлектрическое выдерживая напряжение тока | 1.500 вольтов rms |
| VSWR |
Прямые разъемы M39012: 1,3 максимальных @ 0-4 GHz Прямоугольные разъемы M39012: 1,35 максимальных @ 0-4 GHz |
| Вносимая потеря | 0,18 dB @ 9 GHz |
| Сопротивление изоляции | > 5.000 MΩ |
| Механически | |
| Сопрягать | Соединение штифта |
| Кабель Affixment оплетки/куртки | Crimp наговора |
| Кабель Affixment центрального проводника | Crimp или припой наговора |
| Увлеченный контакт | За исключением как указывалось |
| Удерживание кабеля | 20-100 lbs в зависимости от кабеля |
| Материал | |
| Мыжской разбивочный контакт | Латунь, покрынное золото |
| Контакт женского центра | Медь берилля или фосфористая бронза, покрынное золото |
| Другие части металла | Латунь с яркой отделкой никеля |
| Изоляторы | TFE |
| Погодостойкие набивки | Силиконовая резина |
| Относящий к окружающей среде | |
| Диапазон температур | - 65°C к + °C 165 |
| Погодостойкий | Сопряганный с другими разъемами Amphenol RP-BNC |
| Корозия | MIL-STD-202, метод 101, условие для испытаний b |
Примечание: Эти характеристики типичны но не могут примениться к всем разъемам.
Изготовление разъема BNC RF
CO. Changzhou Binghui электронное, Ltd
Добавьте: Дорога Jinqin, индустрия Wujin Lijia,
Город Changzhou, провинция Цзянсу, Китай, 213165
Клетка: +86-189 6144 9941
L.T: +86-519-8375 9362
Факс: +86-519-8375 9362
Skype: gxg1107
Электронная почта: sales@czcryp .net
Паутина: http://www.czcryp.net
