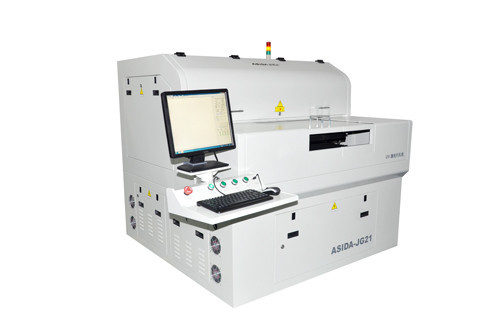

Машина лазера высокой точности UV сверля гибкого напечатанного Cricuit
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Asida |
| Сертификация: | CE |
| Номер модели: | JG21 |
Оплата и доставка Условия:
| Количество мин заказа: | 1SET |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | переговоров |
| Время доставки: | переговоров |
| Условия оплаты: | T/T, D/P, D/A, L/C, западное соединение, MoneyGram |
| Поставка способности: | переговоров |
|
Подробная информация |
|||
| Мощность лазера: | 10w | Скорость обработки максимума платформы: | около 300 отверстий/s |
|---|---|---|---|
| Точность платформы максимальная располагая: | ±2um | Система: | ±20um |
| Высокий свет: | буровое оборудование лазера,Машина PCB сверля |
||
Характер продукции
UV машина лазера сверля гибкой напечатанной скорости Cricuit/лазера сверля FPC
Характер продукции
1.Usage UV машины лазера сверля (JG21)
Машина использована в сверлить до конца - отверстия, слепые сапки FPC и резать CVL/FPC/RF.
2.Features UV машины лазера сверля (JG21)
1. Принятие технологий модуля линейного мотора, и решетка высок-разрешения, servocontrol короткозамкнутого витка, оптически располагать
Servocontrol, определяющ размер компенсирует и оптически располагая технологии.
2. Высокомарочный: С хорошей округлостью, очистьте стену отверстия, малые разницы вверх и вниз диаметра отверстия.
3. Сильно толковейший, эффективный: Автоматический фокус, автоматическ-исправляться, автоматическ-располагать, автоматический подавать и прикрывать с RTR.
4.Customize: Опционное RTR, и обрабатывать максимума 500mm поддержки широкий медный; подгоняйте разнообразие функции оборудования и програмного обеспечения.

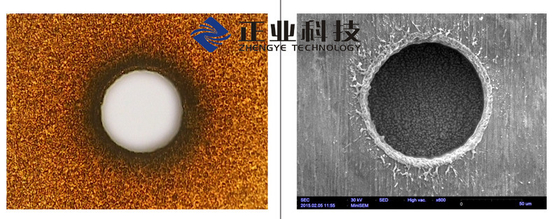

образцы 3.Drilling UV машины лазера сверля (JG21)
4.Specifications UV машины лазера сверля (JG21)
| Деталь | Спецификация |
| МОДЕЛЬ | JG21 |
| Сила лазера | 10W |
| Частота лазера | 5-250KHz |
| Максимальный обрабатывая размер | 650mm×560 mm (25,6 ″ ″ ×22) |
| Скорость обработки максимума платформы | около 300 отверстий/s |
| Точность платформы максимальная располагая | ±2µm |
| Повторение платформы максимальное располагая точность | ±1µm |
| Система | ±20µm |
| Минимальная апертура отверстия | 25µm (vias), 75µm (глухое отверстие) |
| Максимальный тариф удара | 11000vias/Min |
| Формат файла | Gerber, DXF |
| Сила | AC 220V/50HZ/2.5KW; AC 380V50HZ/5.5KW |
| Вакуумируя требования | 516m3/h |
| Общие размеры | 1610x1660x1550mm |
| Вес | 2900kg |
| Относящая к окружающей среде температура | 20°±2° |
| Относящая к окружающей среде влажность | <60> |
| Земная амплитуда | <5> |
| Приземное давление | >² 1100kgf/m |
