Рентгеновская инспекция машина
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ASIDA |
| Номер модели: | XG3100 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|
|
Подробная информация |
Характер продукции

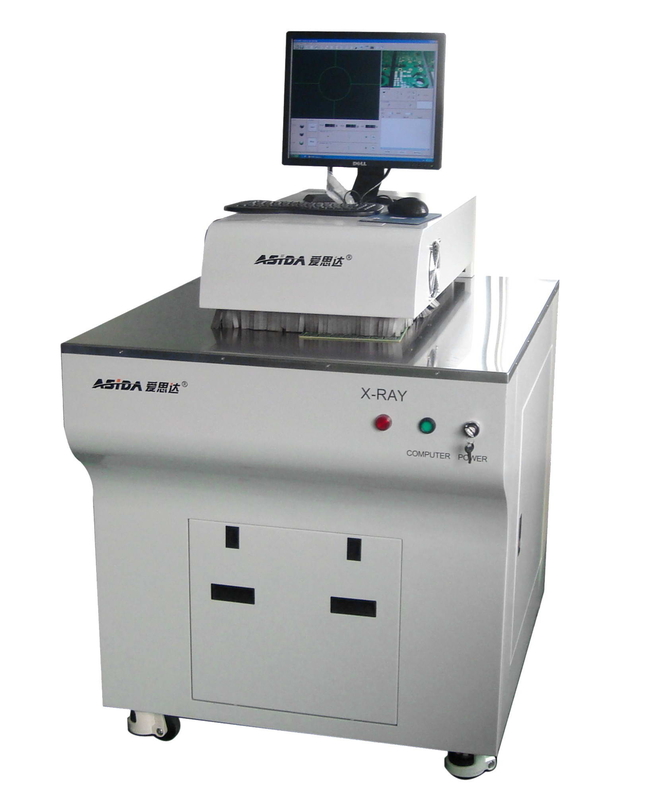

Машина рентгенодефектоскопического контроля
Использование: Оно использован для того чтобы наблюдать и измерить расположить отверстия на PCB, для того чтобы проверить отклонены ли отверстия между слоями, разнообразие условно измерение можно дирижировать на изображениях, включая расстояние от центра круга к другим, от одного пункта к другим, зоне круга, etc., ему может также сделать суждения согласно параметрам установки.
Характеристики
отверстия 1.positioning на PCB.
оборудование 3.The проконтролировано мимо МОЖЕТ системаа управления сетевого компьютера, который прост и легок работать.
4.It оборудовано с функциями навигации CCD для того чтобы облегчить передвижное испытание, и быстро ищет контрольные уровни.
5. Оно принимает загерметизированную микро- пробку рентгеновского снимка фокуса и разнообразие методы и програмное обеспечение обработки изображений для уменьшения искажения изображения
изображение 6.The можно измерить под различными условиями, как расстояние от центра концентрических кругов, расстояние точка-точка, зона круга, etc.
Технический параметр
|
деталь
|
Спецификация
|
|
|
Модель
|
XG3000
|
|
|
Разрешение X-CCD
|
752×582pixel
|
|
|
Параметры пробки рентгеновского снимка
|
Максимальное напряжение тока
|
50KV
|
|
Максимальное течение
|
1mA
|
|
|
Максимальная сила
|
50W
|
|
|
Время подогрева
|
6min
|
|
|
Подсвечиватель изображения рентгеновского снимка
|
взгляд 6-inch
|
|
|
Визуально область
|
Φ18mm
|
|
|
Пространственное разрешение
|
21 lp/mm
|
|
|
Разрешение CCD навигации
|
HD
|
|
|
Размер PCB
|
Ширина 45" (глубина 630mm горла)
|
|
|
Максимальная толщина
|
12mm
|
|
|
Цель экрана рентгеновского снимка
|
0.5µSv/h отсутствие больше чем 0.5µSv/h
|
|
|
Охлаждая режим
|
Охлаждать сильного ветера
|
|
|
Температура и влажность
|
Температура: 22 влажность ℃ ± 3 ℃: ± 10% 50%
|
|
|
Увеличение
|
8×-64×
|
|
|
Принтер
|
Принтер (распределение потребителя)
|
|
|
Работающий режим
|
движение 1.manually испытанный PCB, отслеживать CCD навигации
рентгеновский снимок 2.setting открытый при посылке PCB всходит на борт, и близкий принимая
|
|
|
Требования к электической мощности
|
Однофазное 220v, без воды и газа
|
|
|
Размеры
|
включая монитор
|
|
|
Вес
|
130kg
|
|
В соответствии к JB/T5054, механически проектно-конструкторский стандарт JB/T5055-2001
В соответствии к эргономическим требованиям EN13861-2002;
В соответствии к электрическим требованиям к безопасности GB19517-2004;
В соответствии к предохранению от ионизируя радиации GB18871-2002 и безопасности основных нормативов источников радиации;
В соответствии к эргономическим требованиям EN13861-2002;
В соответствии к электрическим требованиям к безопасности GB19517-2004;
В соответствии к предохранению от ионизируя радиации GB18871-2002 и безопасности основных нормативов источников радиации;
В соответствии к требованиям к спецификаций приемлемого количества PCB IPC-A-600G;
