Относящое к окружающей среде термальное испытательное оборудование для IC, PCB, полупроводника керамического
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Haida |
| Сертификация: | CE,SGS,ISO |
| Номер модели: | HD-E703 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | USD 10000--8000 Piece |
| Упаковывая детали: | Сильный деревянный случай |
| Время доставки: | через 15 дней после заказа |
| Условия оплаты: | L/C, T/T, D/A, D/P, западное соединение, MoneyGram |
| Поставка способности: | 75 часть/частей в месяц |
|
Подробная информация |
|||
| Использование: | Повсюду камера ударного испытания температуры термальная | Высокотемпературный. выдержка range*1: | +60~ к +200°C |
|---|---|---|---|
| Низкотемпературный. выдержка range*1: | °C -65to 0 | Temp. зыбкость *2: | ±1.8°C |
| Подогрейте верхний предел: | +200°C | Temp. нагрейте вверх time*3: | Окружающий temp. к +200°C в пределах 30min |
| Pre-холодный нижний предел: | -65°C | Temp. вытяните время простоя *3: | Окружающий temp. к -65°C в пределах 70min |
| Temp. время восстановления: | Не познее 10 MIN. | Внешний материал: | Cold-rolled ржавчин-придало непроницаемость стальная плита |
| Материал испытательного участка: | Нержавеющая сталь SUS304 | Кулер: | Сваренный нержавеющей сталью теплообменный аппарат плиты |
| Циркулятор воздуха: | Вентилятор сирокко | Более влажный управляя блок: | Цилиндр воздуха |
| Позволяемые внешние условия: | +5~30°C | Источник питания: | AC380V, 50/60Hz, трехфазное, 30A |
| Охлаждая водоснабжение pressure*6: | 02~0.4Mpa | Охлаждая водоснабжение rate*6: | ³ /h 8m |
| Работая temp охлажденной воды. ряд: | °C +18 до 23 | Уровень шума: | dB 70 или понижает |
| Высокий свет: | Тепловой шок тестер,Термальное испытание вызревания |
||
Характер продукции
Относящое к окружающей среде термальное испытательное оборудование для IC, PCB, полупроводника керамического
1. Описание:
Повсюду удар температуры имитирует камеру испытания для того чтобы испытать изменения в медицинском осмотре электронного обломока IC, PCB, полупроводника керамического и материалов полимера.
Машина разделена в 3 раздела: высокотемпературная камера, камера низкой температуры, и испытание.
2. Спецификации повсюду удара температуры имитируют камеру испытания:
|
Система |
испытание 2-зоны посредством более влажного переключения |
|||||||
|
камера 3-зоны |
||||||||
|
Модель |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Подгонянный |
|||||
|
Представление |
Испытательный участок |
Высокотемпературный. выдержка range*1 |
+60~ к +200°C |
|||||
|
Низкотемпературный. выдержка range*1 |
°C -65to 0 |
|||||||
|
Temp. зыбкость *2 |
±1.8°C |
|||||||
|
Горячая камера |
Подогрейте верхний предел |
+200°C |
||||||
|
Temp. нагрейте вверх time*3 |
Окружающий temp. к +200°C в пределах 30min |
|||||||
|
Холодная камера |
Pre-холодный нижний предел |
-65°C |
||||||
|
Temp. вытяните время простоя *3 |
Окружающий temp. к -65°C в пределах 70min |
|||||||
|
Temp. спасение (2-zone) |
Условия спасения |
2-зона: Высокотемпературный. минута выдержки +125°C 30, низкотемпературная. минута выдержки -40°C 30; Образец 6,5 kg (корзина 1.5kg образца) |
||||||
|
Temp. время восстановления |
Не познее 10 MIN. |
|||||||
|
Конструкция |
Внешний материал |
Cold-rolled ржавчин-придало непроницаемость стальная плита |
||||||
|
Материал испытательного участка |
Нержавеющая сталь SUS304 |
|||||||
|
Door*4 |
Дверь обслуживаемый вручную с открывает кнопку |
|||||||
|
Подогреватель |
Подогреватель провода прокладки |
|||||||
|
Блок рефрижерации |
System*5 |
Механически система рефрижерации каскада |
||||||
|
Компрессор |
Герметически закрытый компрессор переченя |
|||||||
|
Механизм расширения |
Электронный клапан расширения |
|||||||
|
Хладоагент |
Высокотемпературная сторона: R404A, низкотемпературная сторона R23 |
|||||||
|
Охладитель |
Сваренный нержавеющей сталью теплообменный аппарат плиты |
|||||||
|
Циркулятор воздуха |
Вентилятор сирокко |
|||||||
|
Более влажный управляя блок |
Цилиндр воздуха |
|||||||
|
Штуцеры |
Порт кабеля с диаметром 100mm на левой стороне (правильная позиция и сделанный портноем размер диаметра доступны как варианты), стержень управлением электропитания образца |
|||||||
|
Внутренние размеры (W x H x d) |
350 X 400 x 350 |
500 x 450 x 450 |
Подгонянный |
|||||
|
Емкость испытательного участка |
50L |
100L |
Подгонянный |
|||||
|
Нагрузка испытательного участка |
5 kg |
10 kg |
Подгонянный |
|||||
|
Внешние размеры (W x H x d) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Подгонянный |
|||||
|
Вес |
800kg |
1100kg |
N/A |
|||||
|
Общего назначения требования
|
Позволяемые внешние условия |
+5~30°C |
||||||
|
Электропитание |
AC380V, 50/60Hz, трехфазное, 30A |
|||||||
|
Охлаждая водоснабжение pressure*6 |
02~0.4Mpa |
|||||||
|
Охлаждая водоснабжение rate*6 |
³ /h 8m |
|||||||
|
Работая temp охлажденной воды. ряд |
°C +18 до 23 |
|||||||
|
Уровень шума |
dB 70 или понижает |
|||||||
Примечания
1. Если необходимы нижний предел высокотемпературного ряда выдержки + 60°C или нижний предел -60°C низкотемпературного ряда выдержки, то пожалуйста выберите «вариант выдержки температуры окружающей среды»
2. Если потребность зыбкости temp под ±1.8°C пожалуйста выбирает «низкотемпературный пакет зыбкости», то
3. Жара-вверх температуры/время простоя тяги применимы только во время независимой работы камеры
4. Если автоматически эксплуатируемая необходима раздвижная дверь, пожалуйста выбирает «автоматически пакет двери», то
5. Конденсатор с воздушным охлаждением/Вод-охлаженный конденсатор оба доступные
6. Применитесь на вод-охлаженном конденсаторе только
3. Приборы безопасности повсюду удара температуры имитируют камеру испытания:
- Горячий переключатель предохранения от overheat камеры
- Холодный переключатель предохранения от overheat камеры
- Сигнал тревоги перегрузки циркулятора воздуха
- Протектор давления холодильника высокий
- Переключатель температуры компрессора
- Переключатель воздушного давления
- Взрыватель
- Реле водяной взвеси (вод-охлаженная спецификация только)
- Автомат защити цепи компрессора
- Автомат защити цепи подогревателя
- Overheat испытательного участка/overcool протектор
- Клапан продувки воздуха

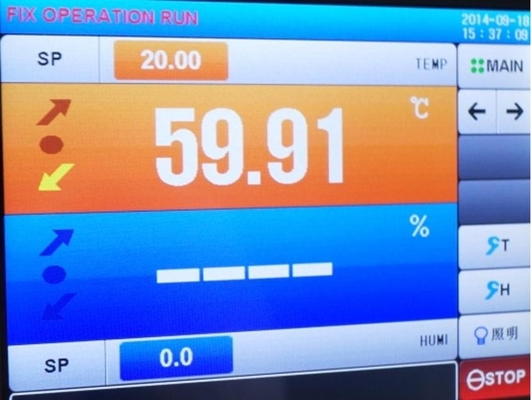

Управление
(Система касани-экрана LCD цвета взаимодействующая)
Деятельность и установки упрощенные при помощи дисплея LCD касани-экрана (инструкции показали на экране). На-aglance подтверждении телевизионных испытательных таблиц, температур испытательного участка, циклов температуры, и дисплеев диаграммы тенденции.
|
Устанавливать |
Взаимодействующий ключевой входной сигнал панелью касания |
|
Дисплей |
LCD (5,7 дюйма) |
|
Функция контроля температуры |
Испытательный участок: temp выдержки. Горячая камера: подогревать temp. Холодная камера: pre-охлаждая temp. |
|
Управление PID |
|
|
Диапазон температур Preset |
High-temperature: 60 to200'C Низкая температура: -78 до 0' c |
|
Разрешение установки |
1' c |
|
Входной сигнал |
Тип t термопары (медь/Мед-Никель) |
|
Ряды установки и индикации |
Время Preset: 0 MIN. к 99 часов и 59 MIN. Цикл Preset: 1 до 9.999 циклов |
|
Вспомогательная функция |
Preset отметчика времени Overheat/overcool предохранение Выбор спасения прекращения подачи электроэнергии Установка времени восстановления температуры Память программы Автоматическое выключение силы Запрограммированный дисплей времени Испытайте выбор режима завершения Отклоните диаграмма Потревожьте дисплей истории Тарировка датчика Связь USB RS-232/ |

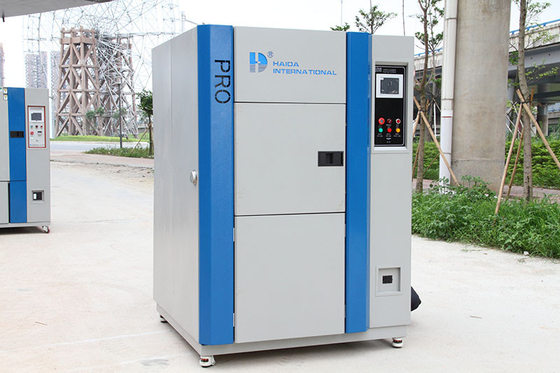

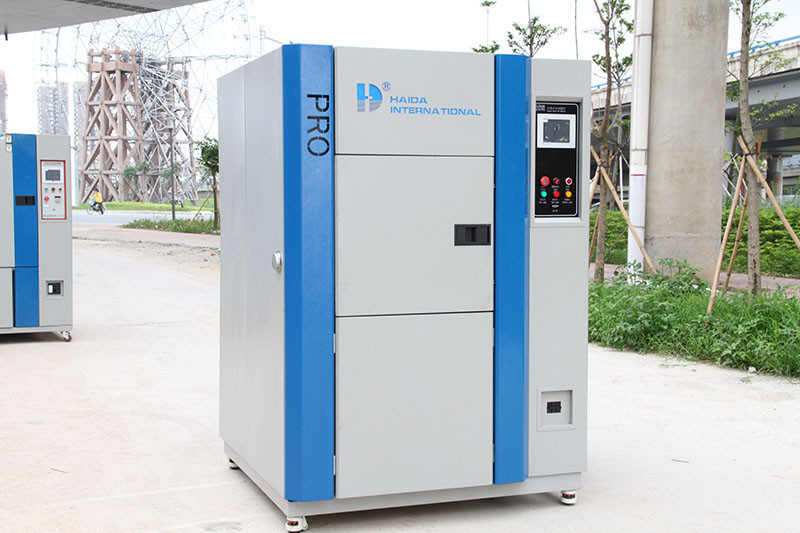

4. Относящий к окружающей среде повсюду удар температуры имитирует взгляд камеры испытания:
(Камера испытания)
