Разнослоистое оборудование для испытаний PCB для машины рентгенодефектоскопического контроля
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Asida |
| Номер модели: | XG3300 |
Оплата и доставка Условия:
| Количество мин заказа: | 1SET |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | Деревянные коробки |
| Время доставки: | 2weeks |
| Условия оплаты: | T / T, L / C |
| Поставка способности: | переговоров |
|
Подробная информация |
|||
| Подсвечиватель изображения рентгеновского снимка: | взгляд 6 дюймов | Разрешение CCD навигации: | пикселы 5million |
|---|---|---|---|
| Максимальная толщина: | 12 мм | Название продукта: | Машина рентгенодефектоскопического контроля для разнослоистого PCB |
| Высокий свет: | оборудование для испытаний доски pcb,оборудование для испытаний монтажной платы |
||
Характер продукции

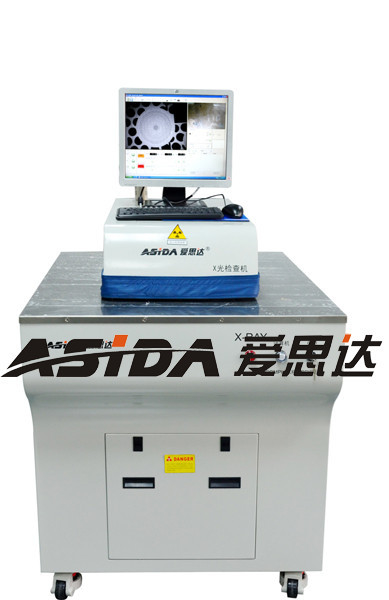

Разнослоистое оборудование для испытаний PCB для машины рентгенодефектоскопического контроля
ИСПОЛЬЗОВАНИЕ

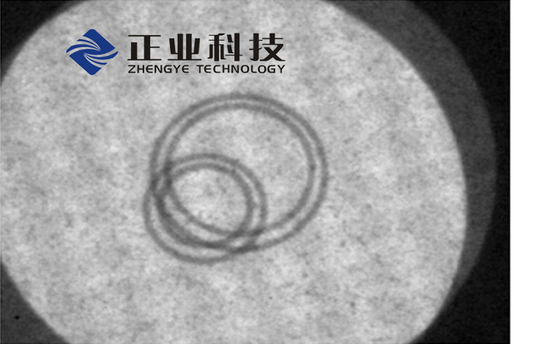

И измеряйте расположить отверстия на PCB, для того чтобы проверить наблюдайте ли отверстия
Между слоями, отклонено разнообразие условно измерение может быть
Дирижированный на изображениях, включая расстояние от центра круга к
Другие, от одного пункта к другим, зоне круга, etc., и делают суждение заранее поставить
Параметры.
ХАРАКТЕРНЫЙ
1. Используя принцип проекции & воображения рентгеновского снимка для того чтобы наблюдать и измерять
Располагать отверстия на PCB.
2. МОЖЕТ система управления сетевого компьютера, простая деятельность.
3. Навигация CCD woth Eqiupped действует, для того чтобы облегчить испытание moblie, и быстро
Ищите контрольные уровни.
4. Загерметизированная микро- пробка рентгеновского снимка фокуса и разнообразие методы обработки изображений
И програмное обеспечение для уменьшения искажения изображения.
5. Изображение можно измерить под различными условиями, как расстояние от
Центр концентрических кругов, расстояния точка-точка, зоны круга, etc.
Параметры
| деталь | Спецификация | |
| Модель | XG3000 | |
| Разрешение X-CCD | 752×582pixel | |
| Параметры пробки рентгеновского снимка | Максимальное напряжение тока | 50KV |
| Максимальное течение | 1mA | |
| Максимальная сила | 50W | |
| Время подогрева | 6min | |
| Подсвечиватель изображения рентгеновского снимка | взгляд 6-inch | |
| Разрешение CCD навигации | пикселы 5Million | |
| Размер PCB | Ширина 45" (глубина 630mm горла) | |
| Максимальная толщина | 12mm | |
| Цель экрана рентгеновского снимка | Отсутствие больше чем 0.5µSv/h | |
| Охлаждая режим | Охлаждать сильного ветера | |
| Температура и влажность |
Температура: 22 влажность ºC ± 3 ºC: ± 10% 50% | |
| Принтер | Принтер | |
| Работающий режим | 1. вручную двиньте испытанный PCB, отслеживать CCD навигации рентгеновский снимок 2.setting открытый при посылке PCB всходит на борт, и близкий принимая |
|
| Требования к электической мощности | AC220v 50Hz, без воды и газа |
|
| Размеры | 1040mm x 855mm x 1510mm (LxWxH включая монитор) |
|
| Вес | 130Kg |
|
